Ступичный подшипник выходит из строя постепенно, и почти всегда в момент замены выясняется одна неприятная деталь: номер на старой детали либо стерт, либо читается так, что доверять ему нельзя. В сервисе в этом случае достают штангенциркуль, а не каталог. Подбор по геометрии работает почти всегда, если понимать, что именно замерять и на что смотреть помимо трех цифр.
Когда замер действительно нужен?
Маркировка на подшипниках наносится клеймением или травлением, но условия работы у ступицы жесткие: грязь, влага, абразив от колодок и постоянная вибрация делают свое дело. На наружном кольце номер часто исчезает быстрее, чем изнашивается сам подшипник. Второй сценарий: деталь уже меняли до вас, поставили что-то не то, и номер на ней либо отсутствует, либо не бьется с каталогом для этой машины.
Замер по размерам выручает и в случае, когда машина собрана из того, что было, или владелец не знает точной комплектации. Каталоги по VIN полезны, но не всегда дают однозначный ответ, особенно если автомобиль переходного года или уже пережил замену узла в сборе. Штангенциркуль в такой ситуации надежнее, чем вера в то, что завод ничего не менял за десять лет эксплуатации.
Три размера, которые решают все

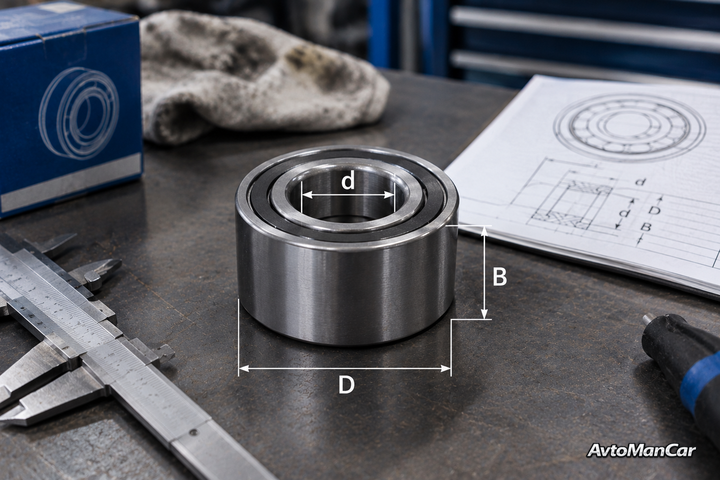

Ступичный подшипник, если речь не о старых конических конструкциях, описывается тремя параметрами. Их записывают в миллиметрах в порядке d x D x B.
- d, внутренний диаметр. Посадочное место на цапфе или на валу. Замеряется по отверстию.
- D, наружный диаметр. Посадочное место в корпусе ступицы или в поворотном кулаке.
- B, ширина. Общая ширина подшипника или узла в сборе.
Для современных машин с неразборными ступичными узлами эти же три параметра остаются главными, но к ним добавляется наличие или отсутствие магнитного кольца ABS. На старых конусных подшипниках, которые ещё встречаются на некоторых внедорожниках и классике, логика другая: там важны посадочные размеры внутренней и наружной обоймы отдельно, а также общая высота с роликами. Базовый подбор подшипника по размерам в любом случае начинается с этих трех величин, а исполнение уточняется уже после.

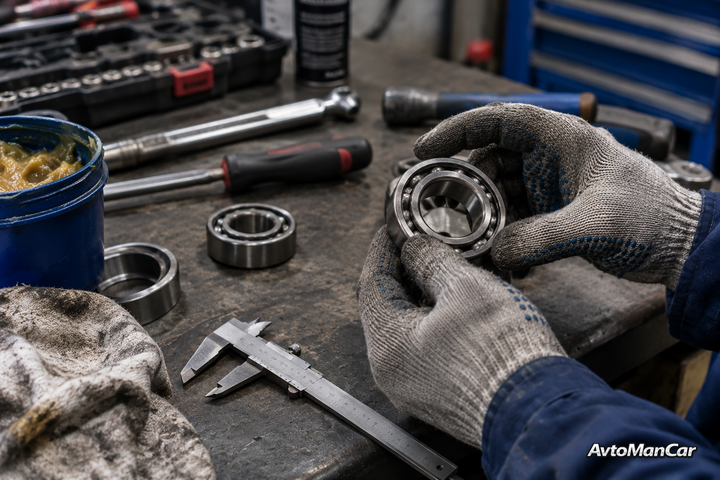

Как замерять, чтобы не перезаказывать
Штангенциркуль нужен нормальный, а не пластиковый из набора для школьника. Разница в полмиллиметра здесь критична: подшипник либо не сядет на цапфу, либо будет болтаться в корпусе, и оба варианта плохи.
- Замерьте внутренний диаметр. Разведите губки штангенциркуля внутри отверстия, слегка покачайте, чтобы они встали ровно по диаметру, а не по хорде. Считайте показание.
- Замерьте наружный диаметр. Обхватите наружное кольцо губками для наружных измерений. Если подшипник в сборе с фланцем, меряйте именно посадочный поясок, а не выступающие части.
- Замерьте ширину. Здесь проще всего ошибиться, если на подшипнике есть уплотнения или защитные шайбы, которые выступают за габарит кольца. Меряйте по металлу, если старые уплотнения снимаются, или по посадочному торцу, если узел неразборный.
Совет: перед заказом промерьте деталь в трех разных точках по окружности. Если разброс больше 0,05 мм, подшипник уже изношен неравномерно, и ориентироваться на его геометрию как на эталон рискованно. В этом случае лучше найти номер по каталогу или уточнить размеры у продавца по модели и году.
Что кроме размеров отличает один подшипник от другого
Три цифры совпали, но деталь не подходит. Ступичные подшипники одного типоразмера могут отличаться по нескольким параметрам, которые в размерах не видны.
- Магнитное кольцо ABS. Если на машине есть антиблокировка, а вы поставите подшипник без кольца, ABS просто перестанет работать, а на панели загорится ошибка. Обратная замена, с кольцом на машину без ABS, технически возможна, но бессмысленна и обычно дороже.
- Тип уплотнения. Открытый подшипник, закрытый с одной стороны, закрытый с двух сторон, с защитной шайбой вместо резины. Для ступицы почти всегда нужен закрытый вариант, но конкретное исполнение зависит от того, как устроена защита узла на вашей машине.
- Класс точности и зазор. В обычных ступичных узлах это не критично, но в некоторых конструкциях, особенно на машинах с большой нагрузкой на ось, производитель может задавать конкретную группу зазора. Если старая деталь имеет маркировку вроде цифры перед основным номером, это стоит учитывать.
- Наличие канавки под стопорное кольцо. Некоторые подшипники фиксируются в корпусе стопорным кольцом, и просто цилиндрическое наружное кольцо на их место не встанет или не будет зафиксировано.
Как пользоваться размерами при поиске
Самый простой путь: найти в каталоге подшипников или в списке аналогов деталь с точно таким же сочетанием d x D x B и нужным исполнением. Для многих популярных моделей размеры давно известны и повторяются из поколения в поколение. Например, передний ступичный подшипник Hyundai Solaris и KIA Rio первого поколения имеет размеры 38 x 72 x 37, а передний у Ford Focus второго поколения, по разным источникам, близок к 39 x 72 x 37, но может отличаться наличием ABS и конструкцией узла.
Если точного совпадения в доступных каталогах нет, ищите по внутреннему диаметру и ширине, а наружный проверяйте особенно внимательно. Иногда наружное кольцо имеет буртик или проточку, которые не видны в общей размерной строке, но делают деталь невзаимозаменяемой с простым цилиндром.
| Параметр | Что означает | Типичная ошибка при замере |
|---|---|---|
| d | Внутренний диаметр, посадка на цапфу | Замер по ржавчине или по снятой фаске вместо чистого пояска |
| D | Наружный диаметр, посадка в корпус | Замер по фланцу или по выступающему уплотнению |
| B | Ширина | Захват защитной шайбы, которая выступает за торец кольца |
Когда замер не поможет
Есть ситуации, в которых лучше не подбирать по размерам, а искать номер или обращаться к специалисту. Если подшипник сидел на валу с явным натягом и снимался съемником с усилием, посадочное место на цапфе могло пострадать. Новый подшипник того же размера встанет, но будет работать неправильно из-за изношенной посадки. В этом случае размеры детали совпадают, а узел в сборе требует ремонта или замены цапфы.
Второй случай: ступица в сборе с датчиком ABS, где магнитное кольцо является частью подшипника, а не отдельной деталью. Если вы замерили размеры и нашли «просто подшипник» без кольца, он может физически встать на место, но электроника машины работать не будет. Здесь подбор по геометрии нужно дополнять проверкой комплектации, а не полагаться только на штангенциркуль.
Если после замера вы не уверены в исполнении, сфотографируйте старую деталь с торца и с боковой стороны, приложите фото к запросу продавцу вместе с размерами и моделью машины. По внешнему виду уплотнения и посадке специалист часто узнает исполнение быстрее, чем по трем цифрам.
