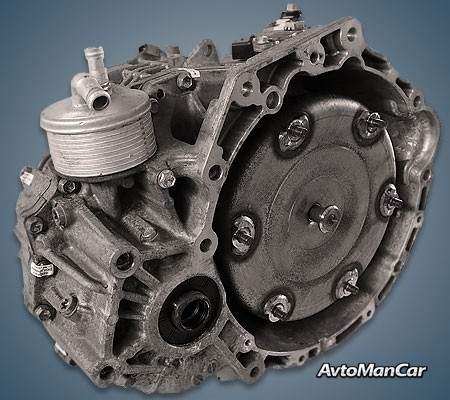

Коробка передач Aisin TF-60SN
Технические характеристики Описание Передаточные числа Установлено на Недостатки Правила обслуживания
6-ступенчатая автоматическая коробка передач Aisin TF-60SN выпускается концерном с 2003 года и устанавливается на многие переднеприводные модели Audi, Skoda, Seat и VW под индексом 09G. Эта коробка передач также устанавливалась на ряд автомобилей Mini под номером GA6F21WA.
Технические характеристики
| Годы производства | с 2003 года |
| Тип | автоматическая коробка передач |
| Количество передач | 6 |
| Тип привода | передний |
| Объем двигателя, л | до 2,5 |
| Выходной крутящий момент, Нм | до 250 (280) |
| Рекомендуемое масло | Г 052 025 А2 |
| Объём масла, литр | 7.0 |
| Частичная замена, литр | 5.0 |
| Замена фильтра | каждые 60 000 км |
| Срок службы коробки передач, км | ~250 000 |
| Вес, кг | 82,5 |
Описание
В 2003 году японский концерн Aisin выпустил первую 6-ступенчатую автоматическую коробку передач, предназначенную для переднеприводных автомобилей с поперечно расположенными двигателями. Эта простая по конструкции гидромеханическая автоматическая коробка передач с планетарной трансмиссией по Лепеллетье существовала в двух вариантах: AQ250 или 09G для моделей VAG с двигателями мощностью до 250 Нм и GA6F21WA для автомобилей Mini с двигателями мощностью до 280 Нм крутящего момента.
В 2009 году появилось второе поколение этой коробки передач, также в нескольких вариантах, но только для VAG: AQ160 устанавливалась на самые бюджетные модели с атмосферными двигателями объемом до 1,6 литра, AQ260 — на модели с двигателями объемом до 2,5 литра, в основном для американского рынка.
Передаточные числа Aisin TF-60SN
Рассмотрим в качестве примера Mini Cooper 2008 года выпуска с двигателем объемом 1,6 литра:
| Основной | 4.103 |
| 1-й | 4.148 |
| 2-й | 2.369 |
| 3-й | 1.556 |
| 4-й | 1.155 |
| 5-й | 0,859 |
| 6-й | 0,686 |
| Обеспечить регресс | 3.394 |
Устанавливается на модели
Трансмиссия была установлена на:
- Audi (как 09G) A3 2 (8P), TT 1 (8N);
- Mini (под номером GA6F21WA) Cabrio R57, Clubman R55, Countryman R60, Coupe R58, Hatch R50, Hatch R56, Paceman R61, Roadster R59;
- Места (как 09G): Альтеа 1 (5P), Леон 2 (1P), Толедо 3 (5P);
- Saab 9-3 II (YS3F);
- Skoda (как 09G) Fabia 2 (5J), Octavia 2 (1Z), Octavia 3 (5E), Octavia 4 (NX), Rapid 1 (NH), Rapid 2 (NK), Roomster 1 (5J), Superb 2 (3T), Karoq 1 (NU), Yeti 1 (5L);
- Volkswagen (как 09G) Beetle 1 (9C), Beetle 2 (5C), Golf 5 (1K), Golf 6 (5K), Golf 7 (5G), Jetta 5 (1K), Jetta 6 (1B), Jetta 7 (BU), Passat B6 (3C), Passat CC (35), Passat NMS (A32), Polo 4 (9N), Polo Sedan 1 (6C), Polo Liftback 1 (CK), Taos 1 (CP), Touran 1 (1T).
Правила обслуживания
Производитель не устанавливает нормативов по замене масла, но мы рекомендуем обновлять его каждые 60 тысяч километров. В системе содержится 7,0 литров смазочного материала, а при частичной замене потребуется от 4,0 до 5,0 литров. Желательно заливать масло с маркировкой ATF JWS-3309 и G 052 025 A2, а также оригинальное масло Toyota T-IV.
Недостатки Aisin TF-60SN
Проблемы первых лет
В первые годы производства этой трансмиссии немало проблем вызывал капризный клапанный блок, и владельцам часто приходилось менять соленоиды, а иногда и весь блок целиком, не проехав и 50 000 км. Однако производитель быстро устранил проблему, и в большинстве случаев она исчезла.
теплообменник
Большинство модификаций этой коробки передач оснащены водно-масляным теплообменником, который забивается грязью из-за износа сцеплений, и автоматическая трансмиссия немедленно начинает перегреваться. Это приводит к деформации корпуса, снижению давления смазки и быстрому износу коробки передач.
Масляный насос
Данная коробка передач оснащена блокировкой гидротрансформатора с контролируемым проскальзыванием, что способствует быстрому износу блокировочной муфты и загрязнению корпуса клапана коробки передач. Если муфту не заменить вовремя, вибрации вала приведут к поломке втулки масляного насоса.
Механическая часть
Падение давления масла по одной из вышеперечисленных причин значительно снижает ресурс механической части трансмиссии, которая сама по себе надежна и не вызывает проблем. Износ начинается с втулок и заканчивается полным разрушением планетарных редукторов.
Производитель указал ресурс коробки передач TF-60SN в 200 000 км, но эта автоматическая трансмиссия работает на 250 000 км.
